SMT快速貼片
SMT車間全新配備了50條全自動、高精度、高速SMT生產線，全由世界一流的設備公司提供：雅馬哈YSM20、松下NPM-D3等最前沿的高速貼裝設備組成
● 月貼裝能力：達到5億件。貼裝元件尺寸：CHIP 01005（英）～100*90*21mmIC。SMT車間0201貼片元件、0.2MM的BGA貼裝能力和質量控制能力均已非常成熟。有成熟的無鉛焊接制程工藝。
● 服務項目：專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。免鋼網費、無開機費，工程費，可代工代料，SMT打樣料齊24H交貨，加急8H！
● 月貼裝能力：達到5億件。貼裝元件尺寸：CHIP 01005（英）～100*90*21mmIC。SMT車間0201貼片元件、0.2MM的BGA貼裝能力和質量控制能力均已非常成熟。有成熟的無鉛焊接制程工藝。
● 服務項目：專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。免鋼網費、無開機費，工程費，可代工代料，SMT打樣料齊24H交貨，加急8H！
SMT快速貼片優勢 您需要的服務，我們都能提供
-
SMT貼裝產能
〉 50條高速SMT生產線，一條生產線日貼裝能力達到 240萬件，
車間月綜合貼裝能力達到 5億件。〉 產能和計劃協調能力強，能綜合應對各種急單和高峰訂單，雅馬哈YSM20 1+1線體 當天領料，夜班SMT貼片， 第二天組裝，第三天交付。目前的產能還有30%的富裕產能。
-
SMT車間設備
〉 50條SMT生產線，全部由YAMAHA 公司YSM20,松下NPM-D3等世界前沿的高速貼裝設備組成， 設備拋料率控制在萬分之五內；
〉貼裝元件尺寸：CHIP 01005（英）～100*90*21mmIC；
〉貼裝精度：±0.035mm （重復定位精度±0.025mm） Cpk≧1.0 （3σ）；
〉SMT車間01005貼片元件、0.2MM的BGA 貼裝能力和質量控制能力均已非常成熟。
-
SMT質量控制
〉公司嚴格按照IPC-A-610質量控制標準執行，為更好的控制產品的貼片焊接質量， 配置了三維錫膏檢測設備（3D SPI）、全自動光學檢測儀器（AOI)、X-ray檢測儀、高清顯微鏡等齊套的SMT工序質量控制設備。

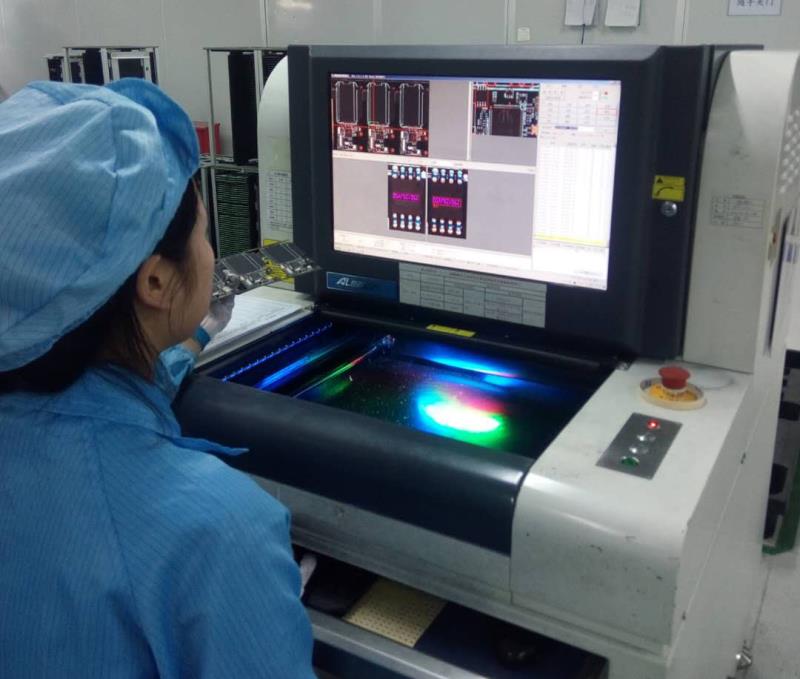

〉 每條SMT生產線都配置了全自動光學檢測儀器（AOI），可檢測焊接后器件偏移、少錫、短路、污染、缺件、歪斜、立碑、側立、翻件、錯件、破損、浮高、極性、虛焊、空焊、溢膠、錫洞、引腳未出等不良。

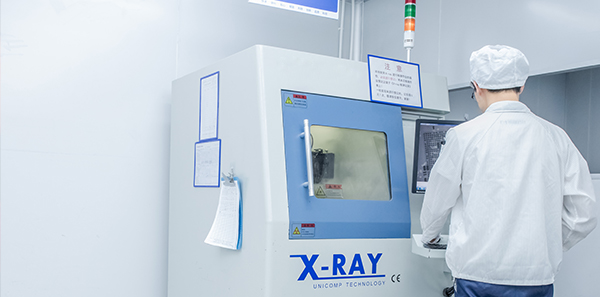

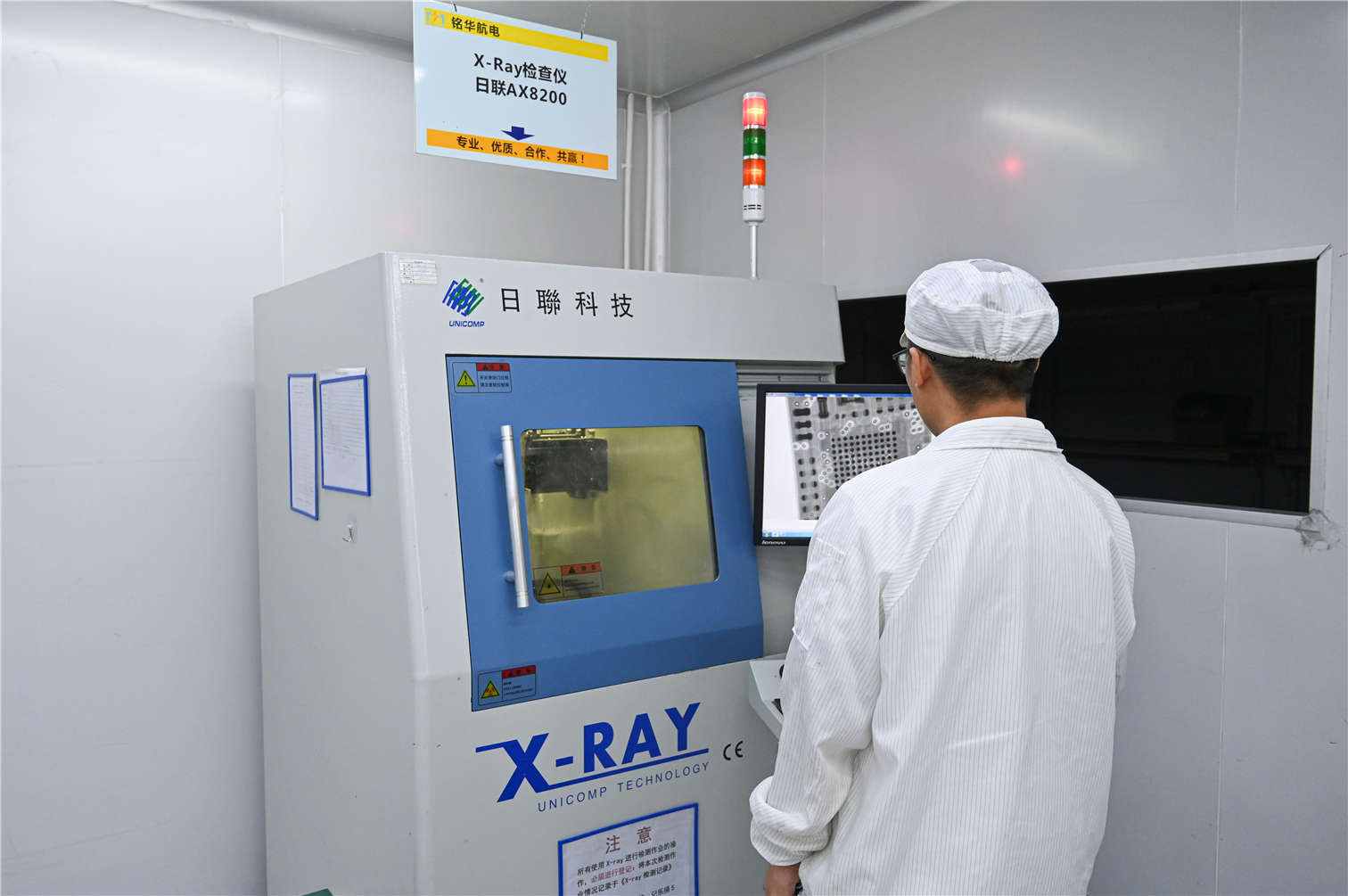

〉配置了AX8200大容量、高分辨率、高放大倍率的全新X-RAY檢測系統，確保BGA焊接質量。
全自動SMT雅馬哈YSM20生產線+9道檢測工序，品質的極致體驗
-
-檢驗?zāi)康模憾沤^線上因物料不良造成制程不良，而延誤交期
-
-檢驗?zāi)康模禾崆鞍l(fā)現前段工序作業流出下一道工序
-檢驗標準：3D檢測+數據統計分析
-
-檢驗?zāi)康模簷z查生產的產品是否有錯漏反、不良物料流出下道工序
-

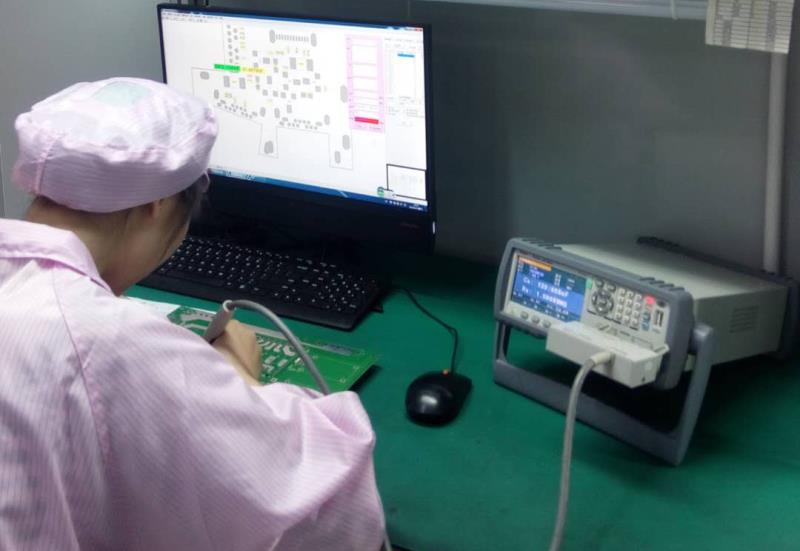

-檢驗?zāi)康模罕ＷC生產機型所貼的元器件完全與客戶的裝配圖，物料清單相符合，防止不良流入下一道工序
-檢驗標準：參照Bom、gerber資料，對首件板的每個物料進行測量檢測
-
-檢驗?zāi)康模簩ιa(chǎn)所有工序進行抽查，是否和作業指導書相符合
-檢驗標準：各產品工藝指導書和各崗位指導書
-

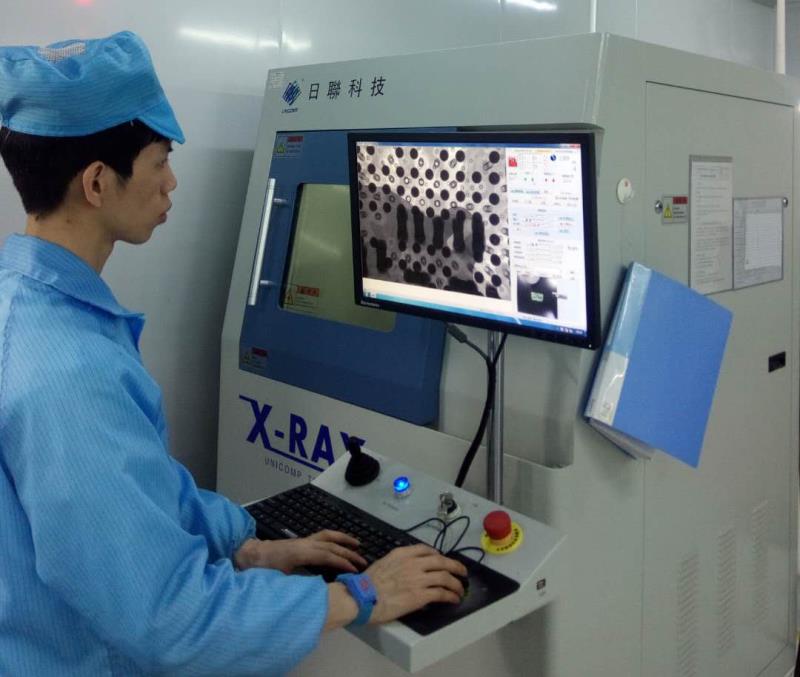

-檢驗?zāi)康模横槍θ庋鄄豢梢娫暮更c(diǎn)進行檢測，避免虛焊短路流出下道工序
-檢驗設備：日聯AX8200
-
-X-ray檢測BGA焊接不良在溫度受控條件下拆解和焊接，減緩對器件影響和確保補焊質量
-

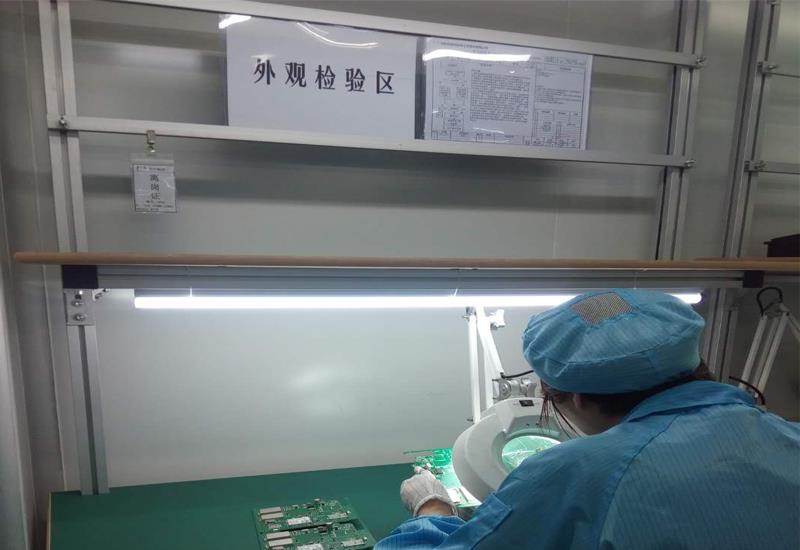

-規范出貨成品檢驗，防止不合格產品被出貨
-
-防靜電包裝并安全防護入庫/順豐快遞發貨

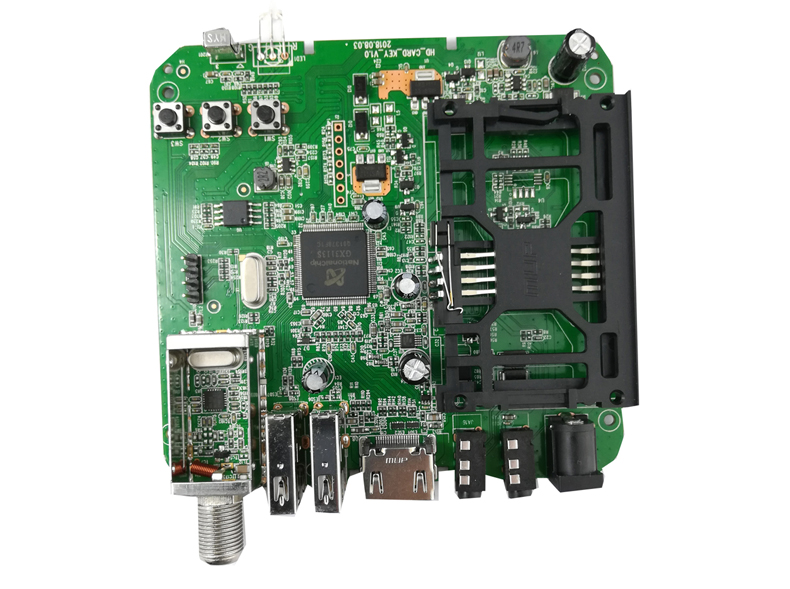

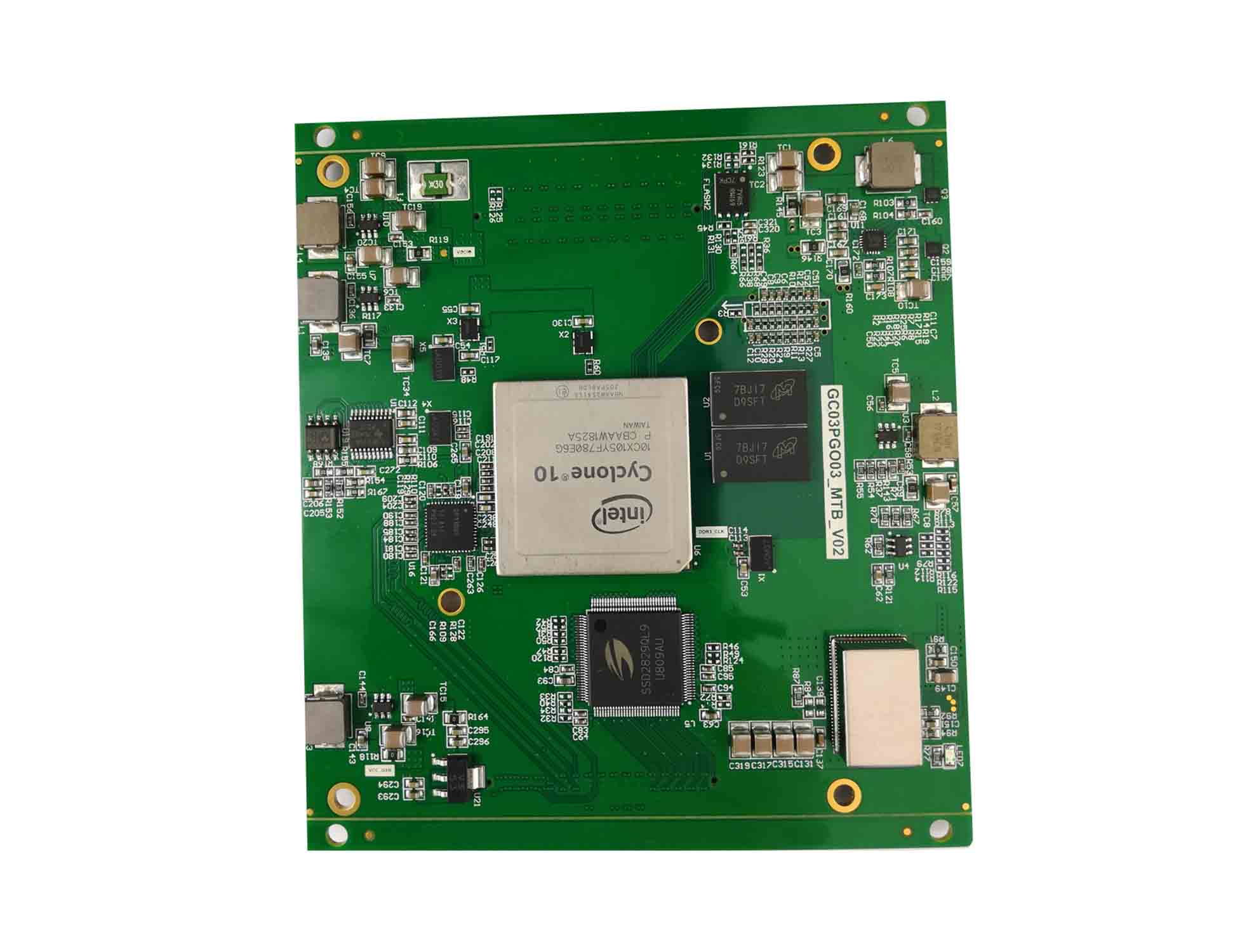

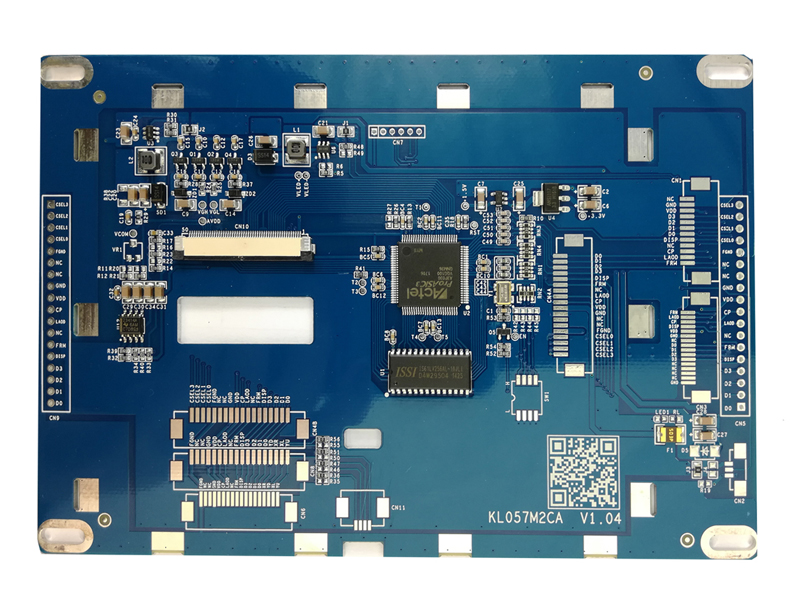

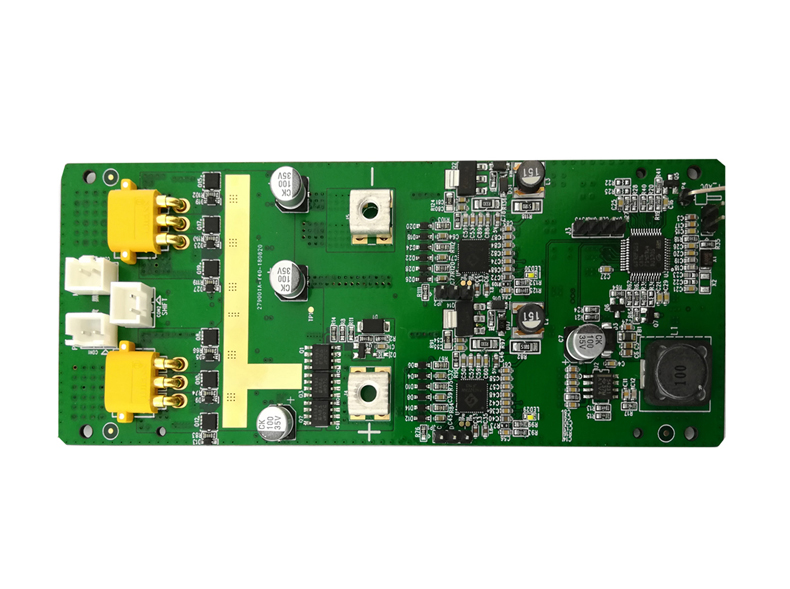

樣品庫

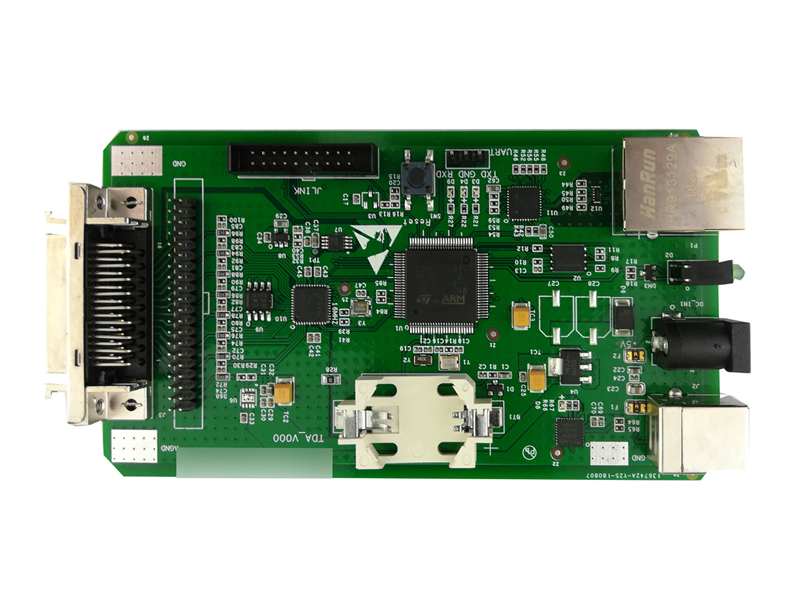

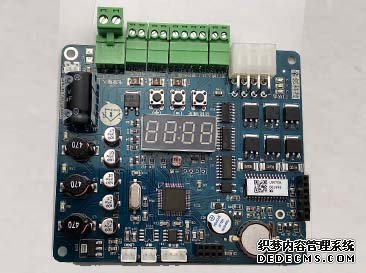

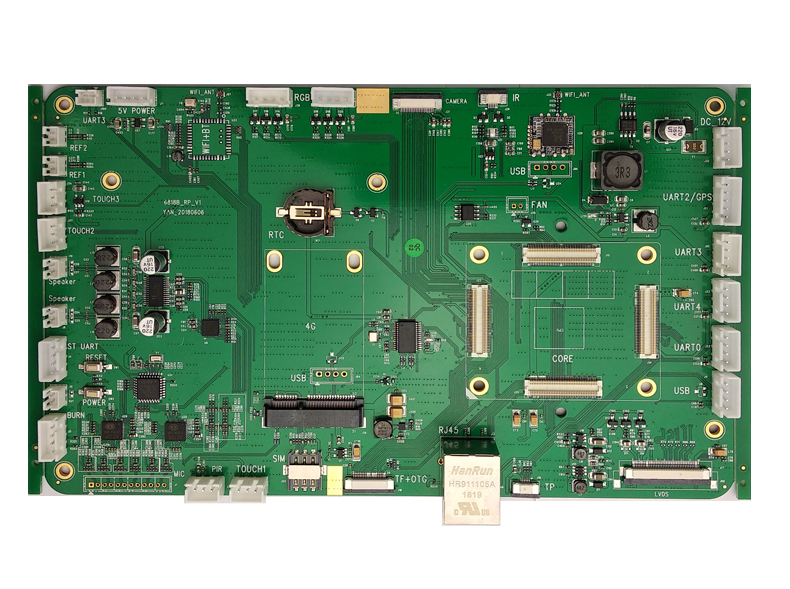

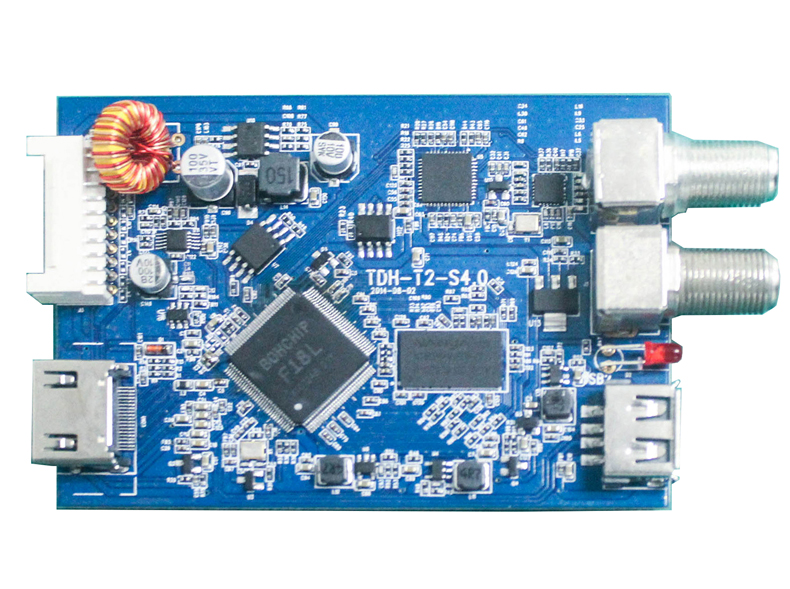

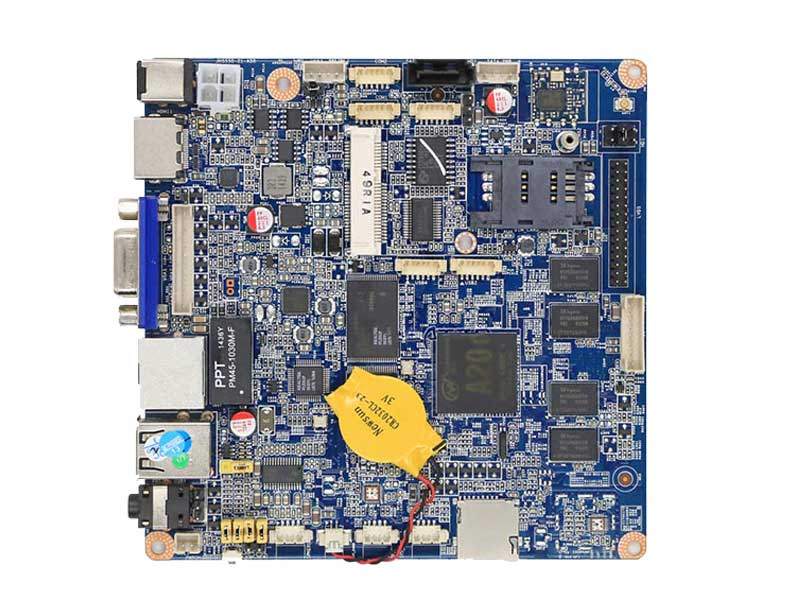

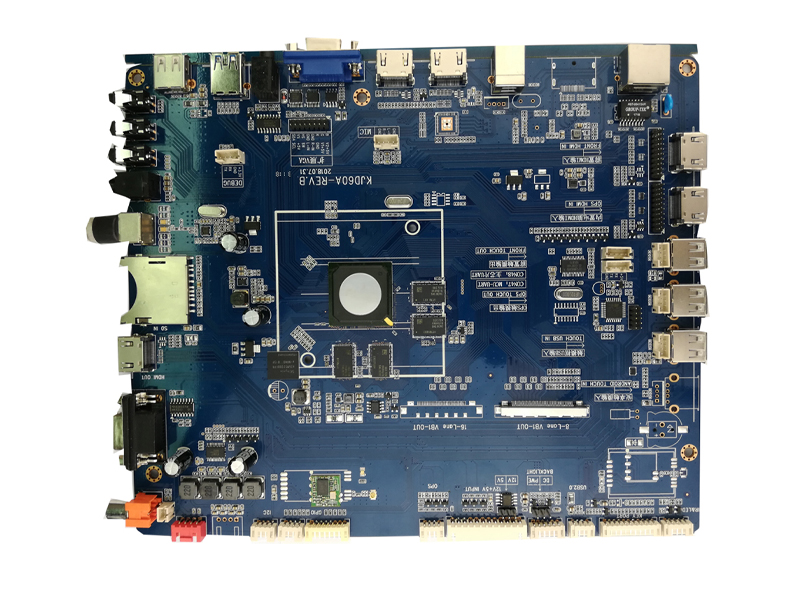

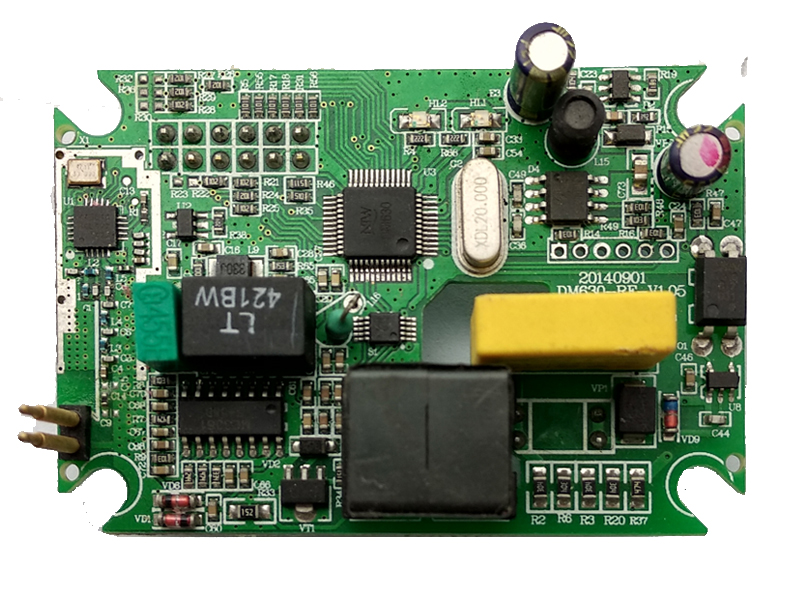

工控PCBA
網絡通信PCBA
醫療電子PCBA
汽車電子PCBA
智能家居PCBA

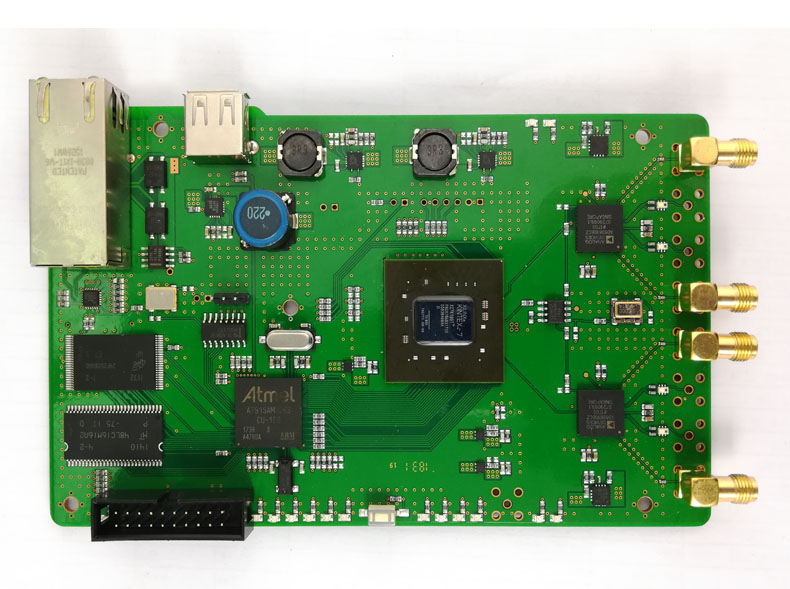

工控信號處理板

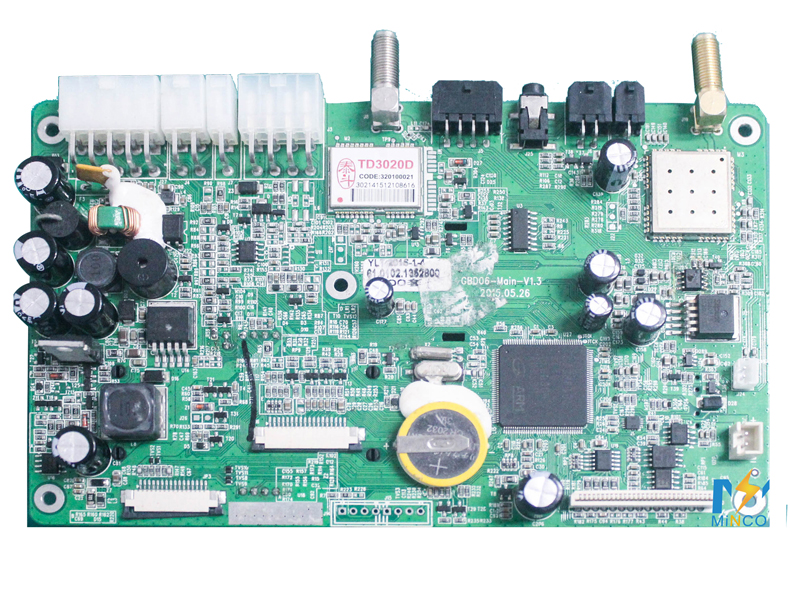

導航主板

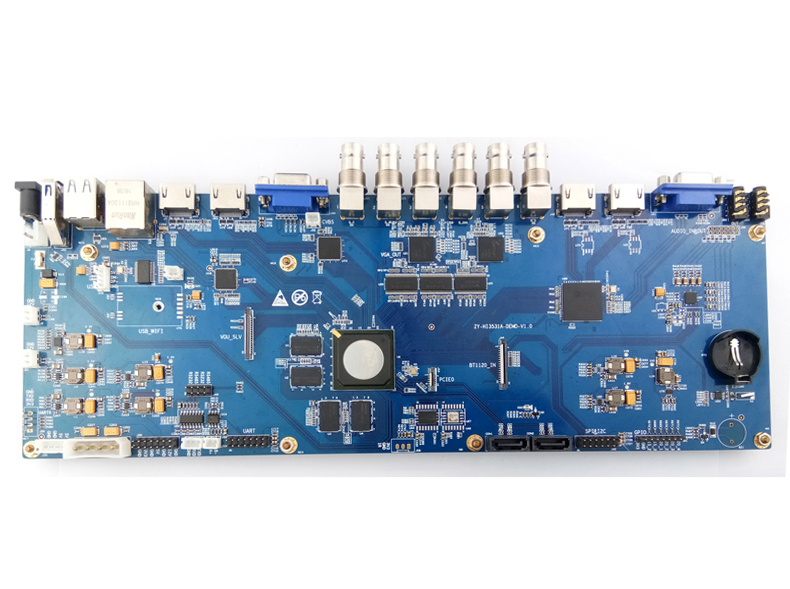

安防行業PCBA
安防行業PCBA
智能家居PCBA
醫療PCBA
工控PCBA
安防PCBA
安防通訊行業PCBA
汽車電子PCBA
醫療行業PCBA
安防通訊行業PCBA

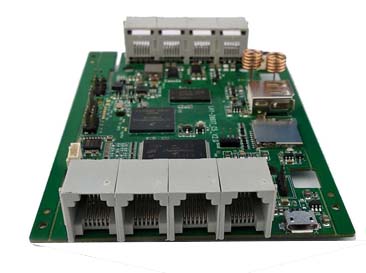

通訊路由
新能源PCBA
智能家居

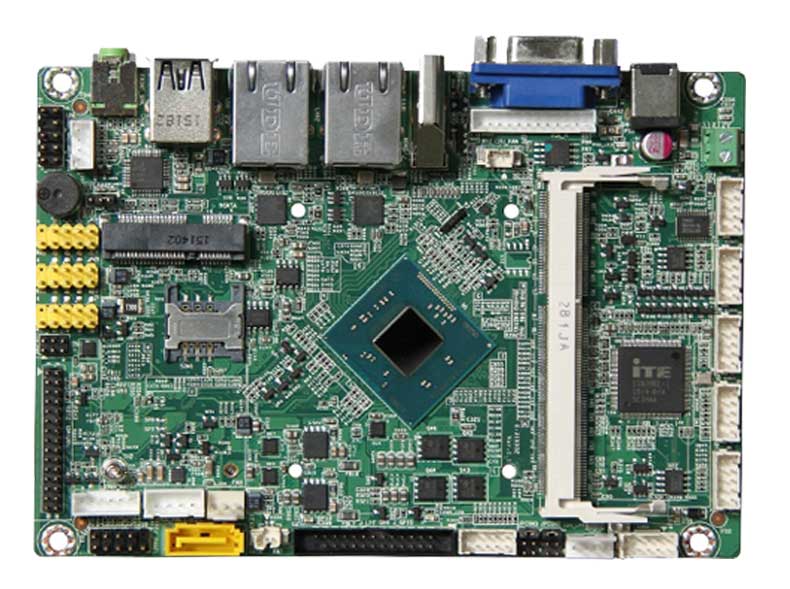

網絡通信工控主板

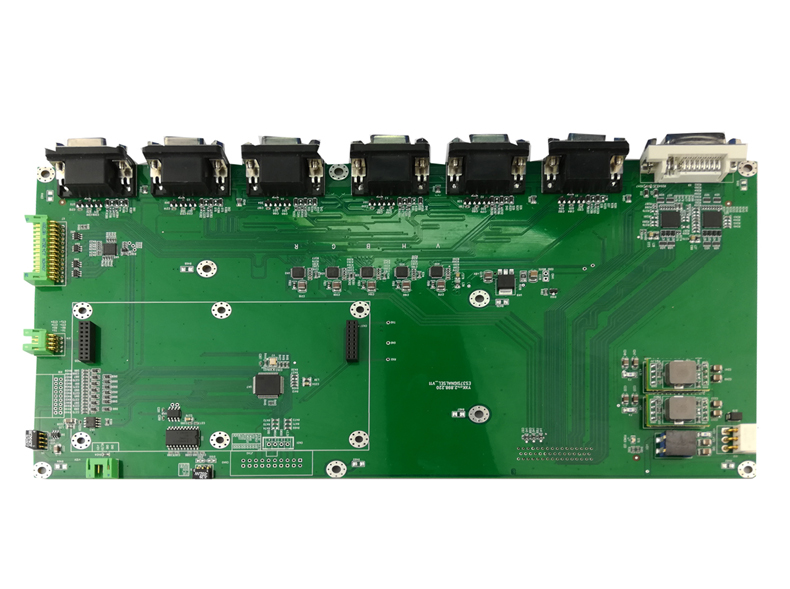

工控主板PCBA
工控主板PCBA
工控PCBA
安防
醫療電子
手柄PCBA
充電樁PCBA
通訊PCBA
工控主板PCBA
工控主板PCBA
汽車電子PCBA
| 制造工藝 | 材 料 | 表面處理 | 加工精度 | 加工數量 | 交貨周期 | 單 價 |
|
|
生產設備
小銘SMT貼片廠規劃:全新廠房配備全車間中央空調、風淋室、防靜電處理、恒溫恒濕倉庫等；配備全新進口雅馬哈、松下、全自動錫膏印刷機、十溫區回流爐、波峰焊、AOI/SPI/XRAY/智能首件測試儀,

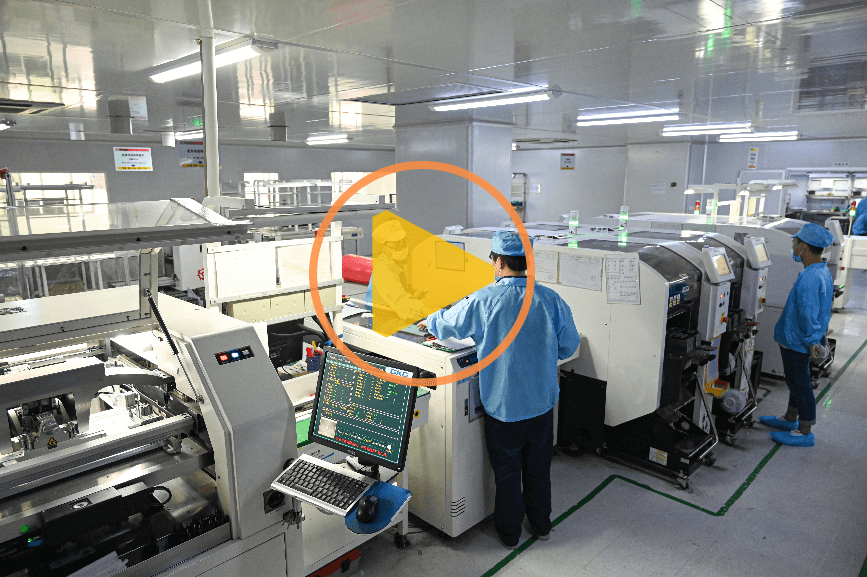

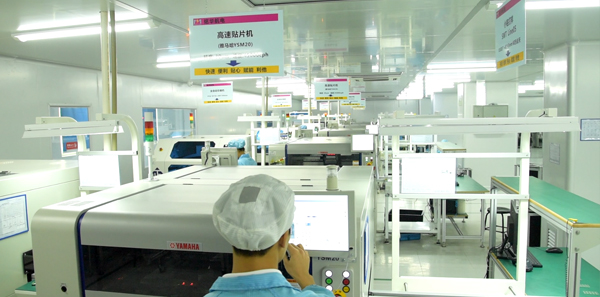

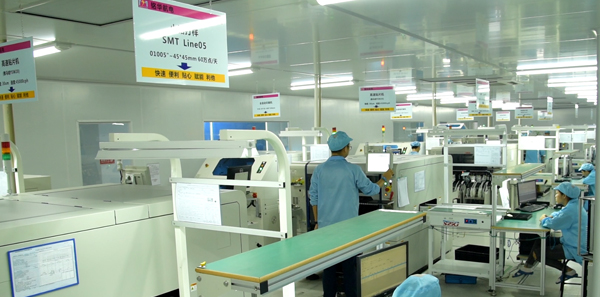

SMT產線
德國進口ERSA艾莎選擇性波峰焊

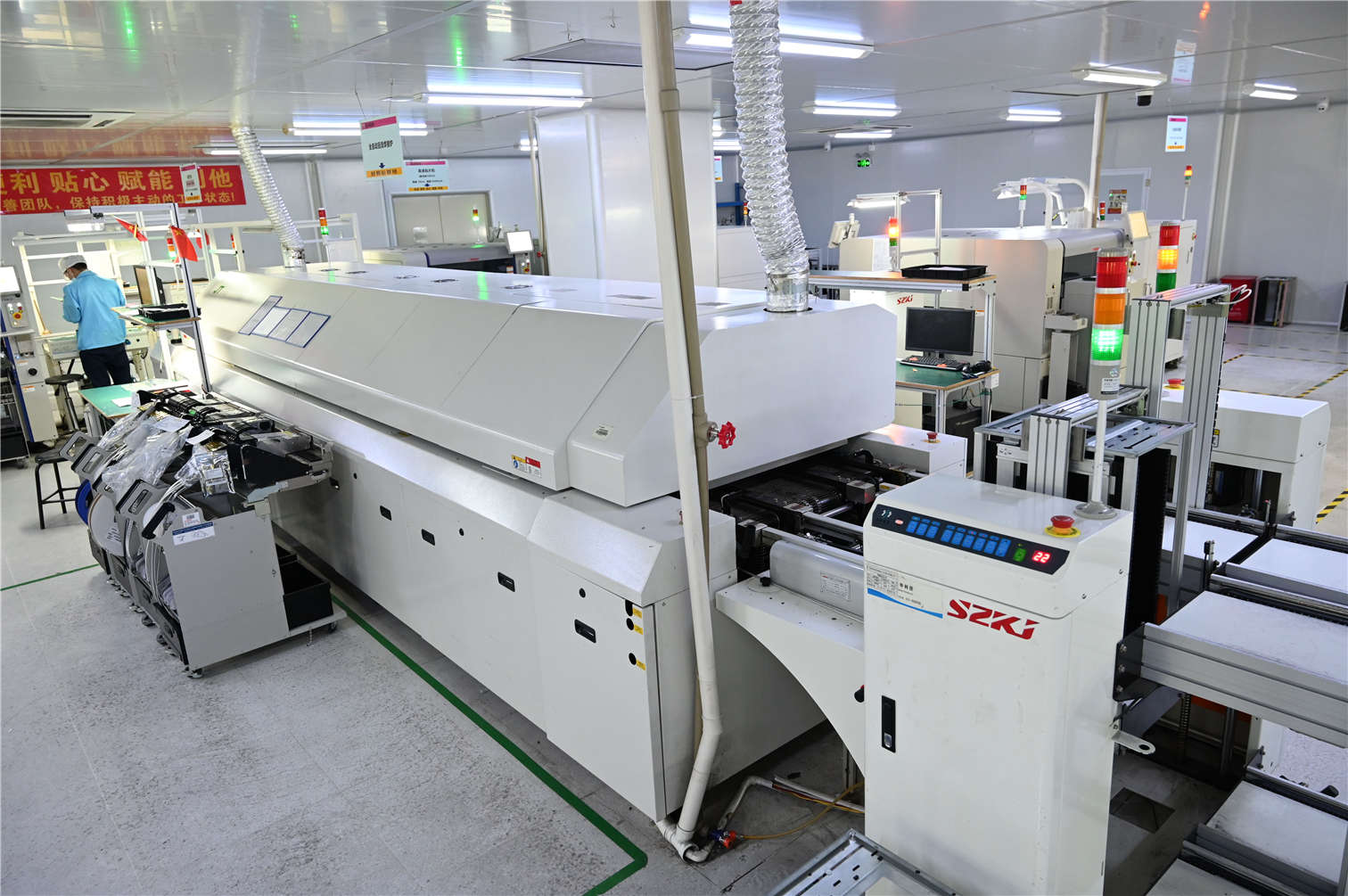

全自動上下10溫區回流焊接爐
切割機.jpg)
SMT激光鋼網切割機

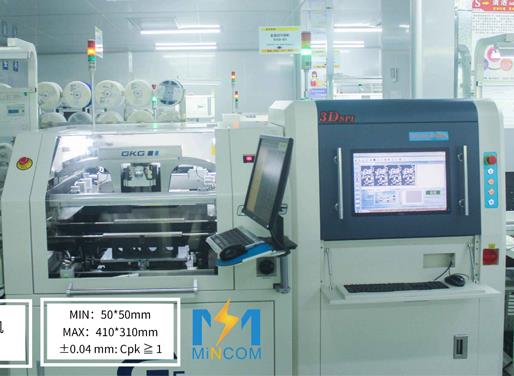

SPI

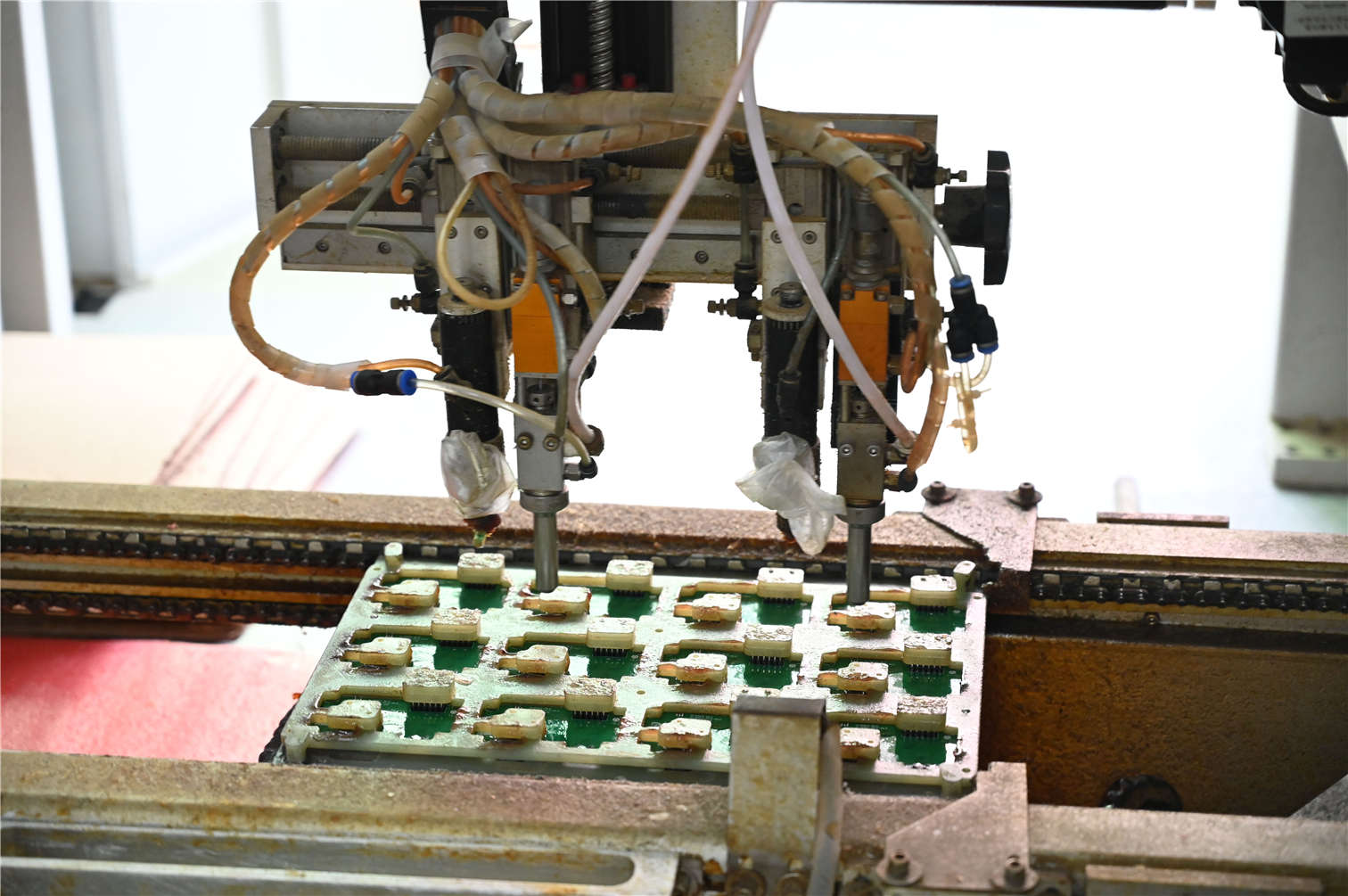

三防漆自動噴涂產線
X-RAY

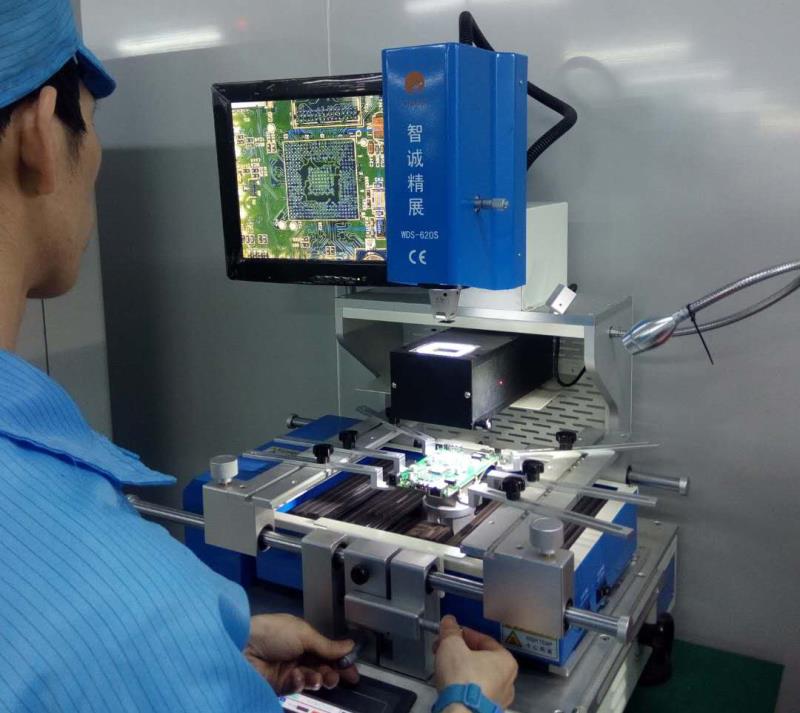

BGA全自動返修
制程能力
現有50條SMT貼片生產線，配備全新進口雅馬哈YSM20、松下進口貼片機，德國ERSA選擇性波峰焊，全自動錫膏印刷機、十溫區回流爐、AOI、X-ray、SPI等高端設備，貼片產能3150萬焊點/天，尤其擅長高精密、復雜度高的單板，有生產40000+焊點的超復雜單板實際業績
| SMT產能 | 3150萬焊點/天 |
| SMT產線 | 50條 |
| 拋料率 | 阻容率0.3% |
| IC類無拋料 | |
| 單板類型 | POP/普通板/FPC/剛撓結合板/金屬基板 |
| 貼裝元件規格 | 可貼最小封裝 | 01005 Chip/0.35 Pitch BGA |
| 最小器件精確度 | ±0.04mm | |
| IC類貼片精度 | ±0.03mm | |
| 貼裝PCB規格 | PCB尺寸 | 50*50mm - 900*600mm |
| PCB厚度 | 0.3-6.5mm |
